슈퍼 캐패시터 셀 밸런싱 보드를 7천원대 액티브 이퀄라이저로 교체하는 작업은 단순합니다. 단, 핵심 포인트는 단 하나 — 제품마다 +/- 극성 위치가 달라 케이블 핀 순서를 다시 잡아야 할 수 있다는 점입니다. 극성만 제대로 확인하면 초보자도 20분 안에 마칠 수 있는 가성비 업그레이드였어요.
작업 정보 한눈에 보기
- 대상: 엠트론 500F 슈퍼 캐패시터 세트
- 교체품: 슈퍼 캐패시터 / 티탄산 배터리 겸용 액티브 이퀄라이저
- 가격: 약 7,000원대
- 난이도: 초보자도 가능 (극성 확인 필수)
- 소요 시간: 15~20분
예전에는 저항 기반의 패시브 발란서가 일반적이었지만, 요즘은 액티브 방식 보드도 1만원 미만으로 쉽게 구할 수 있어 업그레이드 부담이 거의 없습니다.
가장 중요한 단계 – 극성 방향 확인

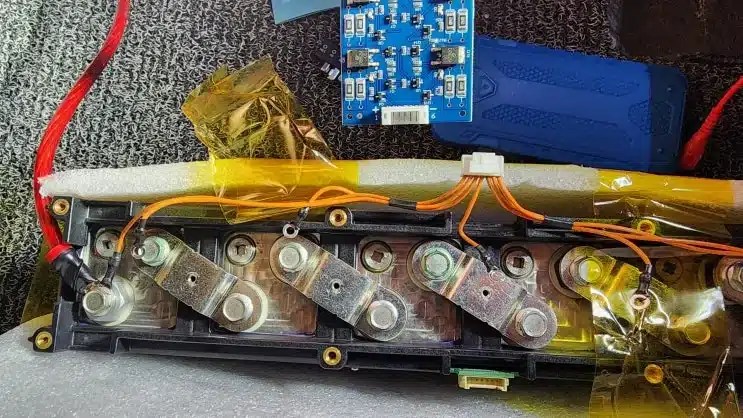

이번 작업에서 가장 신경 써야 할 부분입니다. 순정 발란스 보드는 왼쪽이 +극, 새로 구매한 이퀄라이저는 오른쪽이 +극이었습니다. 극성을 확인하지 않고 그대로 꽂으면 보드가 손상되거나 캐패시터에 무리가 갈 수 있으니, 장착 전 +/- 위치 확인은 반드시 거쳐야 합니다.

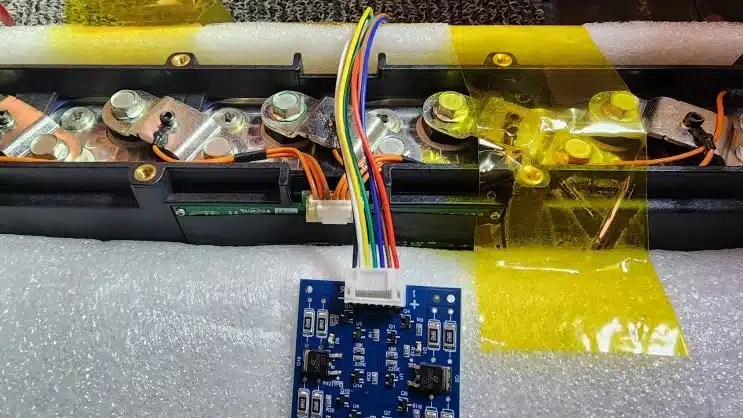

커넥터 핀 수는 동일해서 호환 자체는 가능하지만, 안전을 위해 발란스 케이블의 핀 순서를 반대로 정렬하는 재배선 작업을 추가로 진행했습니다.
장착과 작동 상태 확인

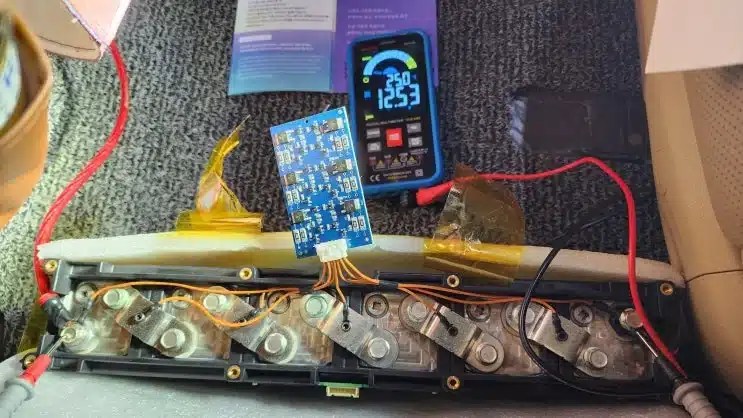

재배선이 끝나면 그대로 밀어 넣어 자리를 잡아주면 됩니다. 핀 위치만 맞으면 체결 자체는 어렵지 않아요.
액티브 발란서는 작동 시 보통 LED가 점등되는데, 이번엔 불이 들어오지 않았습니다. 고장이 아니라 이미 셀 간 전압 편차가 거의 없는 상태라 보드가 개입할 일이 없기 때문이에요. 평소엔 대기 상태로 있다가 전압 차이가 생기면 그때 작동하는 방식이라 정상 동작으로 보면 됩니다.
업그레이드 체감과 다음 작업
일반적인 사용 환경에서는 순정 패시브 보드와 큰 차이를 체감하기 어렵지만, 액티브 방식은 이론상 미세한 전류 편차까지 더 빠르게 잡아준다는 장점이 있습니다. 슈퍼 캐패시터는 한 번 장착하면 거의 신경 쓸 일이 없는 부품인 만큼, 좀 더 정밀한 발란서로 바꿔두면 마음이 한결 편해집니다.
다음 작업은 PC 파워를 활용한 가변 서플라이 DIY입니다. 하이박스가 살짝 작아서 내부 레이아웃부터 다시 잡고 박스 컷팅 작업을 이어갈 예정입니다.
